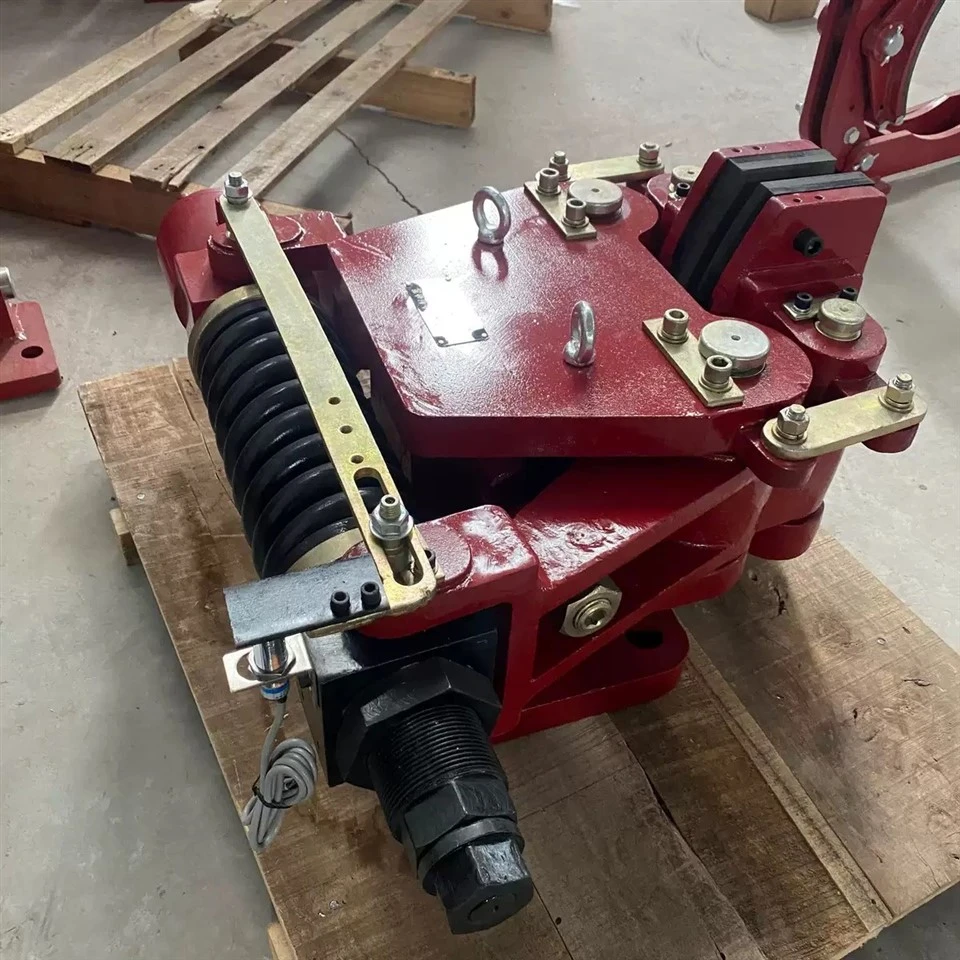

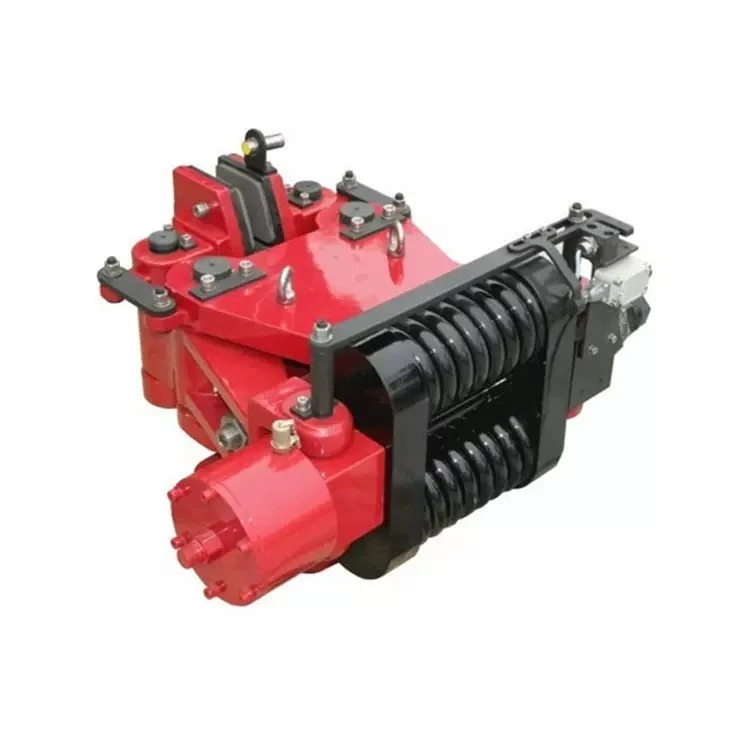

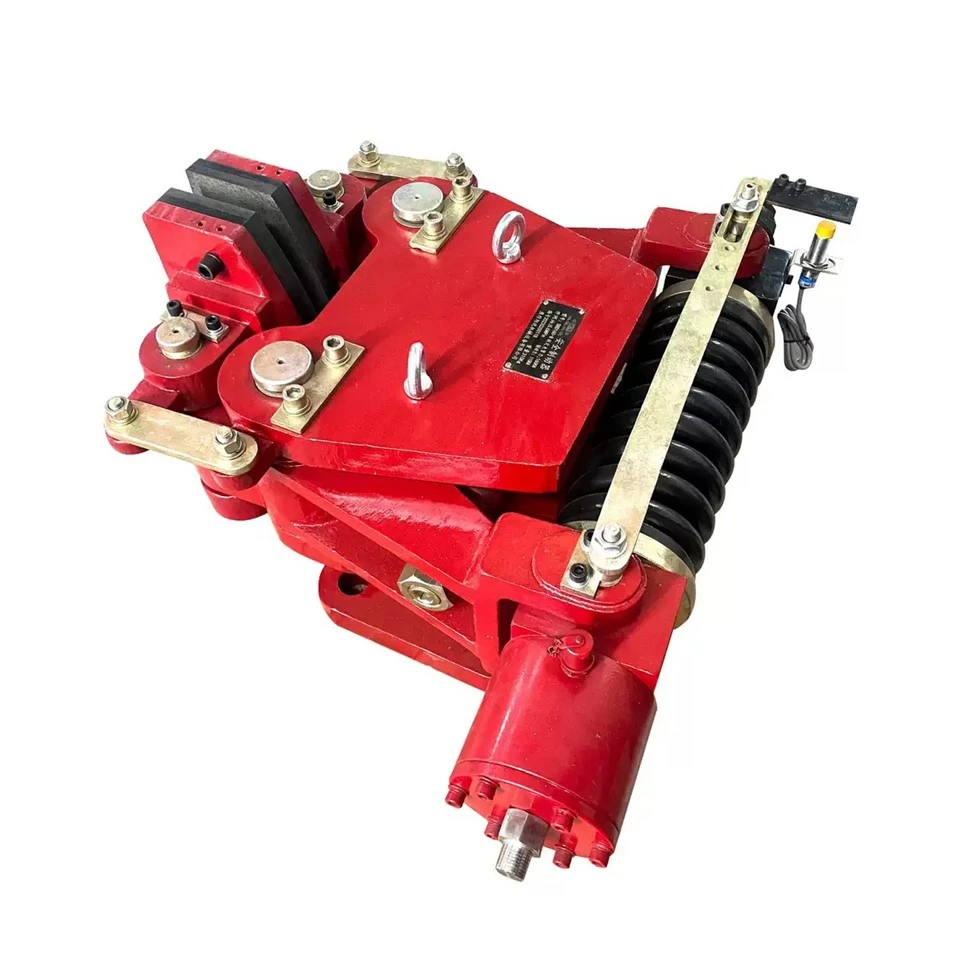

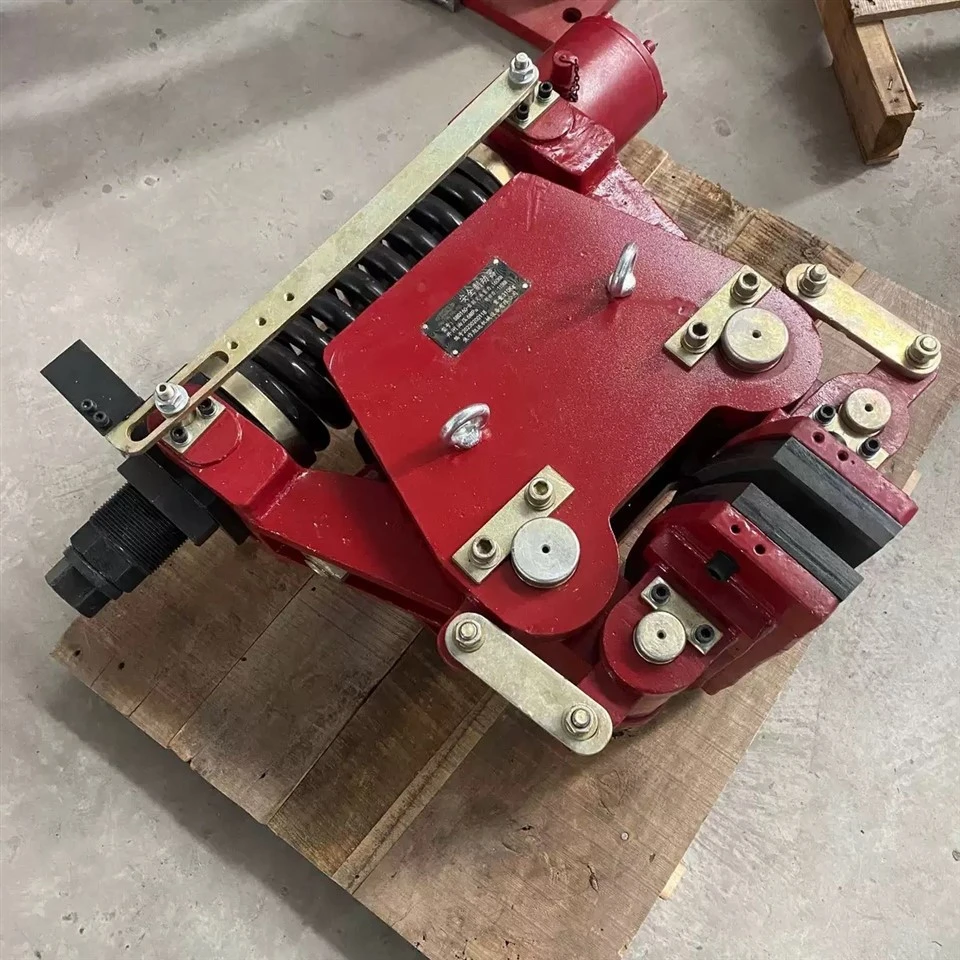

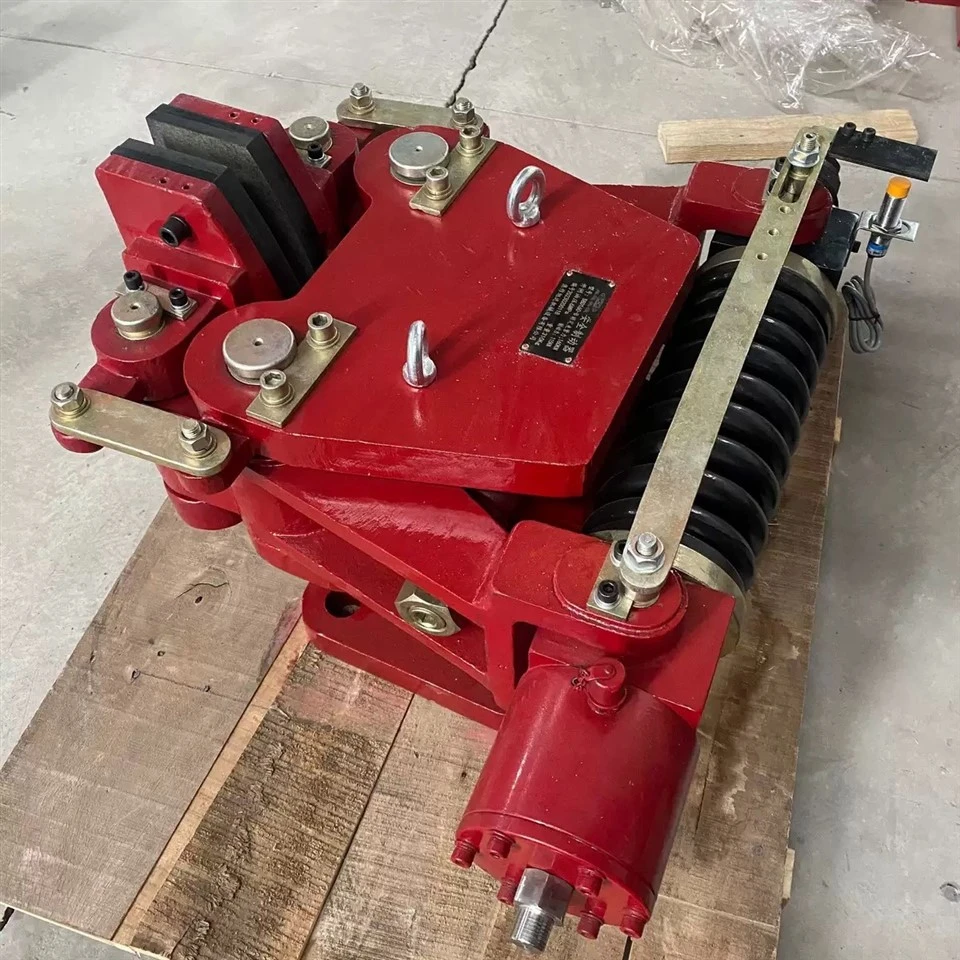

L-SBD-Kalipers tal-Industrija tas-Serje B għar-Rota tal-Brejk huma sistemi tal-brejkijiet tas-sikurezza-attivati b'mod idrawliku, normalment magħluqa. B'forzi tal-ibbrejkjar li jvarjaw minn 57 kN sa 115 kN, is-Serje SBD-B tintuża ħafna fi krejnijiet, paranki tal-minjieri, tagħmir għall-immaniġġjar tal-port, conveyors belt, u makkinarju industrijali ieħor li jeħtieġ kapaċitajiet affidabbli ta 'ibbrejkjar u żamma ta' emerġenza.
Kif Taħdem
Fail-Disinn Sikur (Normalment Magħluq):Il-brejk jiddependi fuq molla ta' diska ta'-għeja għolja mfassla apposta biex tapplika forza ta' kklampjar mekkanika qawwija.
Rilaxx Idrawliku:Matul it-tħaddim standard, is-sistema idrawlika tagħti pressjoni konsistenti biex tikkompressa r-rebbiegħa tad-diska, u żżomm il-pads tal-brejkijiet fi stat rilaxxat.
Rispons ta' Emerġenza:Fil-każ ta 'emerġenza, nuqqas ta' enerġija, jew telf ta 'pressjoni idrawlika, ir-rebbiegħa tad-diska istantanjament tirrilaxxa l-enerġija maħżuna tagħha. Dan jġiegħel lill-komponenti tal-kalibru biex jaqbdu sewwa r-rota/diska tal-brejk.
Highlights tal-Prodott
100% Falli-Sigurtà Sikura:Klamps awtomatikament permezz ta 'molol tad-diska b'forza ta' 57 kN sa 115 kN waqt qtugħ ta 'enerġija f'daqqa jew telf ta' pressjoni idrawlika.
Rispons millisekonda:Ir-rabta mekkanika ta'-ingranaġġ għoli tagħti ħinijiet ta' għeluq ultra-qosra biex timminimizza d-distanza tal-ibbrejkjar ta' emerġenza fuq xaftijiet ta'-veloċità baxxa.
Smart PLC Interlocking:Swiċċijiet tal-limitu tal-ftuħ u tal-kuxxinett-l-ilbies integrati jdaħħlu dejta tal-ħsarat fil--ħin reali direttament fil-linja ta' protezzjoni tas-sistema awtomatizzata.
Frizzjoni tas-Sħana -Stabbli Għolja:Il-pads iebsin ħielsa mill-asbestos-żommu koeffiċjent ta' frizzjoni ta' 0.35 taħt tagħbijiet termali u ta' emerġenza estremi.
Żero-Lonġevità tat-tnixxija:Iċ-ċilindri ta' 9.5 MPa issiġillati doppji-eliminaw tnixxijiet ta' fluwidu idrawliku f'trab tqil, umdità għolja u ambjenti tal-baħar.
Waqqa-Fl-Aġġornament SBB:Jaqsam dimensjonijiet ta' immuntar identiċi ma' mudelli SBB80/SBB160 tal-legat għal sostituzzjoni diretta, b'mod żero-field.

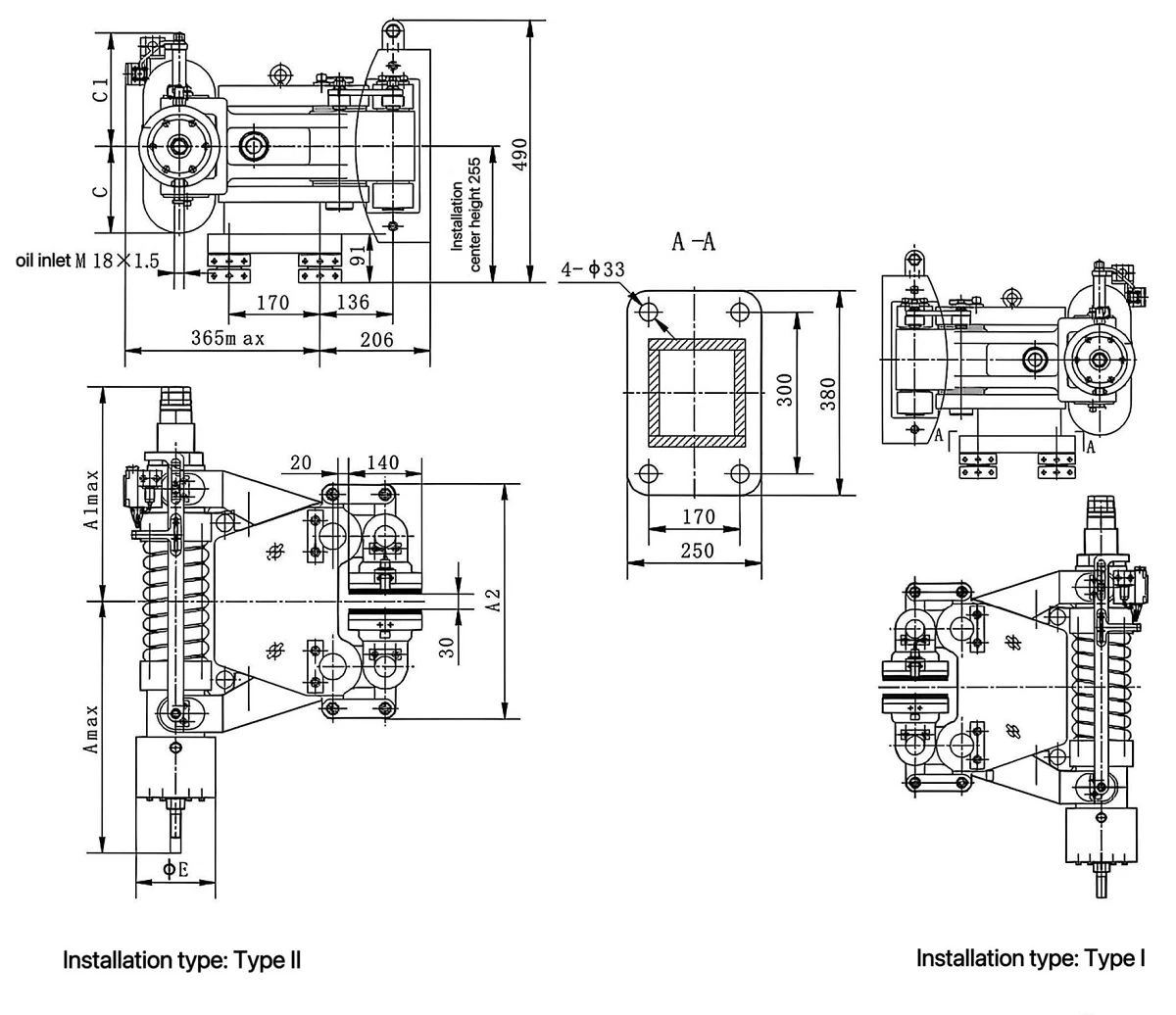

Id-dimensjonijiet tad-dehra u l-installazzjoni
Dijagramma tal-installazzjoni
Torque tal-ibbrejkjar: M=μ × d1 × F (Nm)
Fil-formula: μ - valur tal-kalkolu tal-koeffiċjent tal-frizzjoni μ=0.35
d1- Ikkalkula d-dijametru tal-frizzjoni tad-diska tal-brejk, d1=D-150(mm)
F-forza totali tal-ikklampjar waqt l-ibbrejkjar (KN)
Nota: 1) D-dijametru tad-diska tal-brejk D akbar minn jew ugwali għal 800 (mm)
2)d2 huwa d-dijametru ta' barra massimu permissibbli tat-tanbur jew tal-hub ta' konnessjoni, d2=D-360(mm)
Tabella tad-daqs
| Mudell | Amax | A1max | A2 | C | C1 | ΦE |
| SBD 80-B | 470 | 390 | 450 | 115 | 150 | 120 |
| SBD 160-B | 485 | 415 | 460 | 165 | 215 | 155 |
Parametri tad-dejta tal-brejk tas-sigurtà tas-serje SBD
| Mudell tal-prodott | Forza tal-ikklampjar nominali | Forza tal-ibbrejkjar | Distanza ta' tnaqqis tal-madum unilaterali | Pressjoni tax-xogħol taċ-ċilindru taż-żejt | Volum taż-żejt tal-ftuħ taċ-ċilindru taż-żejt | Piż |
| SBD80-B | 80 | 57 | 1-2 | 9.5 | 55 | 270 |
| SBD160-B | 160 | 115 | 1-2 | 9.5 | 115 | 310 |
Nota: 1) brejk tas-sigurtà tas-serje SBD80-B, SBD160-B għall-mudell oriġinali tal-brejk tas-sigurtà tas-serje SBB80, SBB160.
2) Koeffiċjent tal-frizzjoni=0.35
Applikazzjonijiet Industrijali
Il-Kalipers tal-Industrija għar-Rota tal-Brejk huma skjerati b'mod wiesa 'madwar id-dinja fl-industriji tqal li ġejjin:
Makkinarju tal-Port u tal-Loġistika:Ibbrejkjar ta' sikurezza ta' emerġenza għal-xafts b'veloċità baxxa fuq krejnijiet tal-kontejners, krejnijiet gantry, u loaders tal-vapuri.
Industrija tal-Minjieri:Ħidma ta' min joqgħod fuqha u ibbrejkjar ta' emerġenza għal vinċijiet tal-minjieri, paranki tal--heavy duty, u paranki tal-fund-forn.
Immaniġġjar ta' Materjal bl-ingrossa:Ibbrejkjar ta'-torque għoli għal-conveyors belt inklinati b'qawwa għolja u bucket wheel stacker-reclaimers.
Ċertifikazzjonijiet u Assigurazzjoni tal-Kwalità
Is-sistema ta 'manifattura ta' Xuda u l-prodotti tal-brejkijiet huma appoġġjati minn ċertifikazzjonijiet multipli tal-industrija, inklużi:
Ċertifikazzjoni tas-Sistema ta 'Ġestjoni tal-Kwalità ISO9001
Ċertifikat tat-Test tat-Tip
Ċertifikat ta' Prova ta' Splużjoni-
Ċertifikat tal-Marka tas-Sigurtà tal-Prodott tal-Minjieri

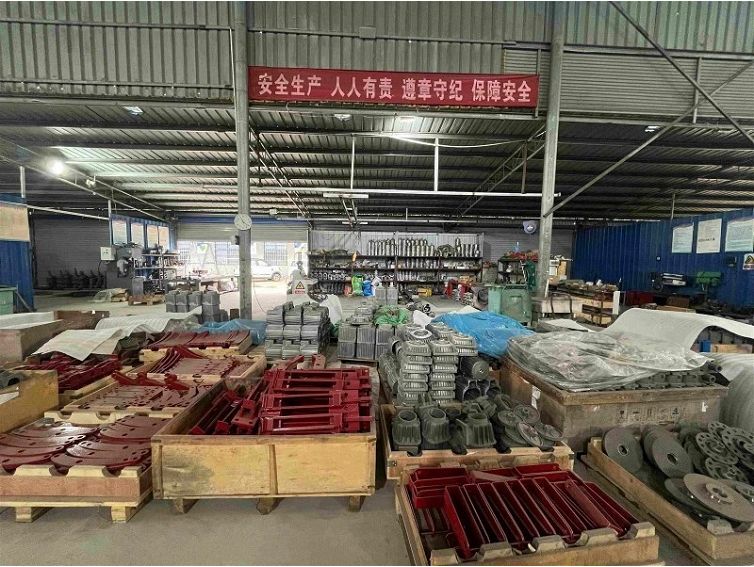

Kapaċità tal-Manifattura
Xuda topera faċilità dedikata għall-manifattura tal-brejkijiet industrijali mgħammra għall-magni, l-assemblaġġ, l-ittestjar u l-ispezzjoni tal-kwalità.
Il-qawwiet ewlenin tal-manifattura jinkludu:
Kapaċità tal-produzzjoni annwali li taqbeż il-500,000 unità tal-brejk
Aktar minn 100 impjegat
15% persunal tekniku u R&D
Proċessi ta 'produzzjoni kkontrollati minn ISO9001
-Spezzjoni interna u ttestjar tal-prestazzjoni
FAQ
Q: Għal liema tip ta' tagħmir huwa adattat il-brejk SBD-B?
A: Il-brejk huwa primarjament iddisinjat għal krejnijiet, paranki tal-minjieri, vinċijiet industrijali, conveyors belt, makkinarju tal-port, u applikazzjonijiet oħra tax-xaft ta' veloċità baxxa-heavy duty-.
Q: X'jiġri jekk tintilef il-pressjoni idrawlika?
A: Is-sistema tar-rebbiegħa tad-diska tħaddem awtomatikament il-brejk, u tipprovdi kapaċità immedjata ta 'waqfien u żamma siguri ta' falliment-.
Q: Jista 'l-brejk jiġi integrat ma' sistemi ta 'monitoraġġ?
A: Iva. Jistgħu jiġu installati swiċċijiet tal-pożizzjoni tal-brejkijiet fakultattivi u sensuri tal-kuxxinett għall-monitoraġġ tas-sikurezza tat-tagħmir u l-manutenzjoni predittiva.
Q: Liema materjal ta 'frizzjoni jintuża?
A: Il-brejk juża-asbestos ta' prestazzjoni għolja-pads ta' frizzjoni ħielsa b'karatteristiċi ta' frizzjoni stabbli u ħajja twila.
Q: Jistgħu jiġu forniti mudelli personalizzati?
A: Iva. Id-dimensjonijiet tal-immuntar personalizzati, il-forzi tal-ibbrejkjar, il-konfigurazzjonijiet idrawliċi u l-għażliet ta 'monitoraġġ huma disponibbli skont ir-rekwiżiti tal-proġett.
